3. Configurazione del PLC Siemens

  • Importare il file GSD del PSD1 su TIA Portal e aggiungerlo al progetto

ℹ️ Il file GSD si trova nel pacchetto Function Block Base

  • Cliccare sul pulsante Not Connected e selezionare la CPU che farà da master, comparirà un collegamento in verde come in figura e sul device PSD il nome della CPU a cui verrà collegato


Impostare indirizzo IP del PSD:

  • Se necessario, dal pannello Device Configuration del modulo PSD impostare l'indirizzo IP dell'azionamento


    ℹ️ L'indirizzo IP verrà assegnato SOLO dopo il download della configurazione sul PLC. Potrebbe essere necessario un riavvio di entrambi i dispositivi.

Configurazione Profinet:

  • Nel pannello Device View selezionare il modulo PSD

  • Dalla scheda Device Overview eliminare il modulo APA_IO

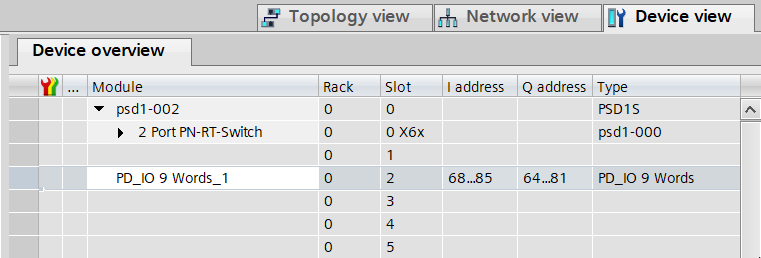

  • Inserire dalla scheda Hardware Catalog, se non presente, il modulo PD_IO 9 Words
