1. Panoramica del prodotto

Questa guida offre una descrizione dettagliata della pressa elettrica SmartPush.

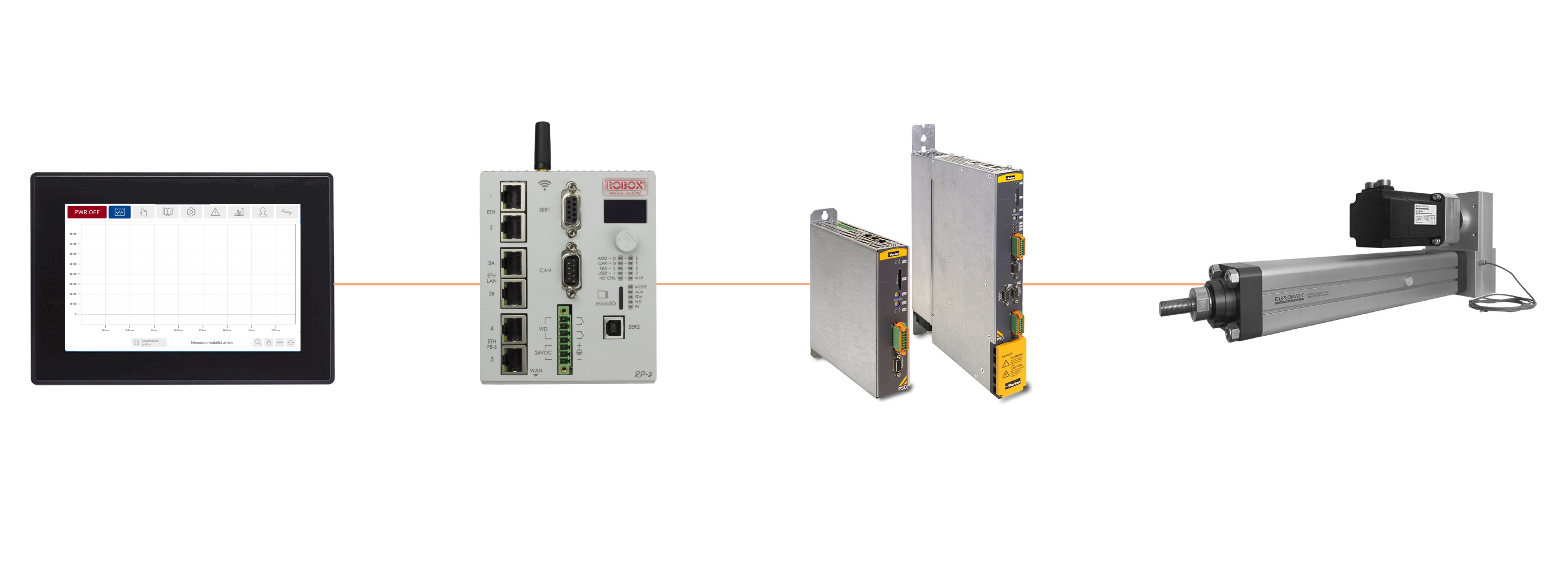

I moduli che la compongono sono:

  • un controllo assi Robox per regolare il movimento dell'asse

  • un azionamento Parker per alimentare il motore dell'elettro cilindro

  • un motore brushless Parker

  • un elettro-cilindro Duplomatic con cui applicare la forza di compressione sul componente da lavorare

  • una cella di carico con cui misurare la forza applicata dal cilindro

  • un pannello operatore tramite cui parametrizzare la pressa, comandarla e visualizzarne lo storico delle lavorazioni

Il manuale fornisce una panoramica completa su ciascuna di queste componenti, fornendo tutte le informazioni tecniche necessarie alla manutenzione e al funzionamento del prodotto.

Contiene inoltre importanti informazioni sulla sicurezza e sulle procedure operative per l'utilizzo efficace della pressa. smartpush-generic.png

1.1 Vantaggi prodotto

I vantaggi offerti dalla pressa SmartPush:

  • Efficienza energetica superiore rispetto ad altre tecnologie come l'idraulica e la pneumatica

  • Tecnologia silenziosa e pulita

  • Elevata velocità di spostamento

  • Facile integrazione tramite bus di campo come Profinet

  • Prodotti affidabili e consolidati

  • Sicurezza funzionale, incluso STO hardware standard

  • Teleassistenza integrata

  • Archiviazione dati su SD/USB

  • Storico curve di lavorazione accessibile via FTP

1.2 Configurazioni ed elenco materiali

L'applicazione SmartPush è disponibile in due configurazioni:

  • Configurazione 230V fino a 5A:

    Descrizione Modello
    Azionamento Parker PSD1S PSD1SW1xxxxxxxxxxx
    Controller Robox RP-2 (Bus slave) AS1018.012
    microSD (license fee <= 3 assi) RP-2/RP-0 AS3025.306
    Base di connessione Axioline per controller Robox AXC-BS
    Basetta Axioline SmartElement 4 slots AXL-F-BP-SE4
    Modulo Axioline SmartElement 16 Output digitali AXL-SE-DO16/1
    Modulo Axioline SmartElement 16 Input digitali AXL-SE-DI16/1
    Modulo Axioline SmartElement 4 Ingressi analogici 0-10V AXL-SE-AI4-U010
    Tappo attivo per Axioline SmartElement AXL-SE-SCA
    Pannello operatore 10" Exor EX710m EX710MU5P1
    Modulo Teleassistenza Exor MicroEdge XME000U1C0

  • Configurazione 400V fino a 30A:

    Descrizione Modello
    Modulo Alimentatore Parker PSD1M PSD1MWPxxxxxxxxxxx
    Azionamento Parker PSD1M PSD1MW1xxxxxxxxxxx
    Controller Robox RP-2 (Bus slave) AS1018.012
    microSD (license fee <= 3 assi) RP-2/RP-0 AS3025.306
    Base di connessione Axioline per controller Robox AXC-BS
    Basetta Axioline SmartElement 4 slots AXL-F-BP-SE4
    Modulo Axioline SmartElement 16 Output digitali AXL-SE-DO16/1
    Modulo Axioline SmartElement 16 Input digitali AXL-SE-DI16/1
    Modulo Axioline SmartElement 4 Ingressi analogici 0-10V AXL-SE-AI4-U010
    Tappo attivo per Axioline SmartElement AXL-SE-SCA
    Pannello operatore 10" Exor EX710m EX710MU5P1
    Modulo Teleassistenza Exor MicroEdge XME000U1C0
