6. Parametri di lavorazione

La pressa SmartPush è dotata di un sofisticato sistema di parametrizzazione delle ricette, tramite il quale è possibile definire fino a cinque finestre di controllo della curva di pressione applicata, configurabili direttamente sul grafico reale delle lavorazioni.

6.1 Impostazioni ciclo

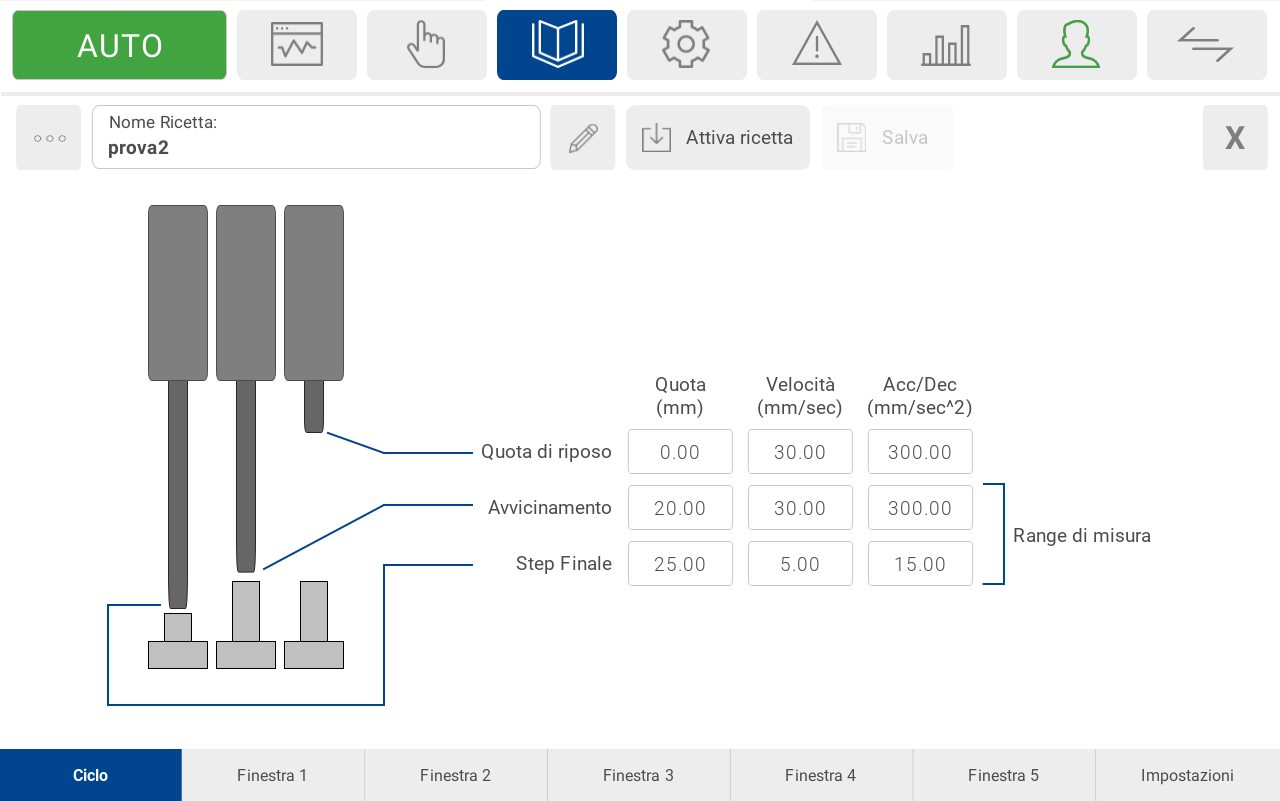

Dalla schermata Ciclo è possibile impostare la quota, la velocità e l'accelerazione delle tre fasi del ciclo. La testa del cilindro partirà dalla quota di riposo e raggiungerà la quota di avvicinamento alla velocità e accelerazione impostata nella seconda riga (Avvicinamento). Una volta raggiunta la quota di avvicinamento, la misurazione della forza applicata avrà inizio, e la testa si muoverà con la velocità ed accelerazione espressa nella terza riga (Step Finale) fino al raggiungimento della quota indicata. A questo punto la testa tornerà alla quota di riposo con la velocità e l'accelerazione espressa nella prima riga (Quota di riposo).

6.2 Impostazioni finestre di controllo

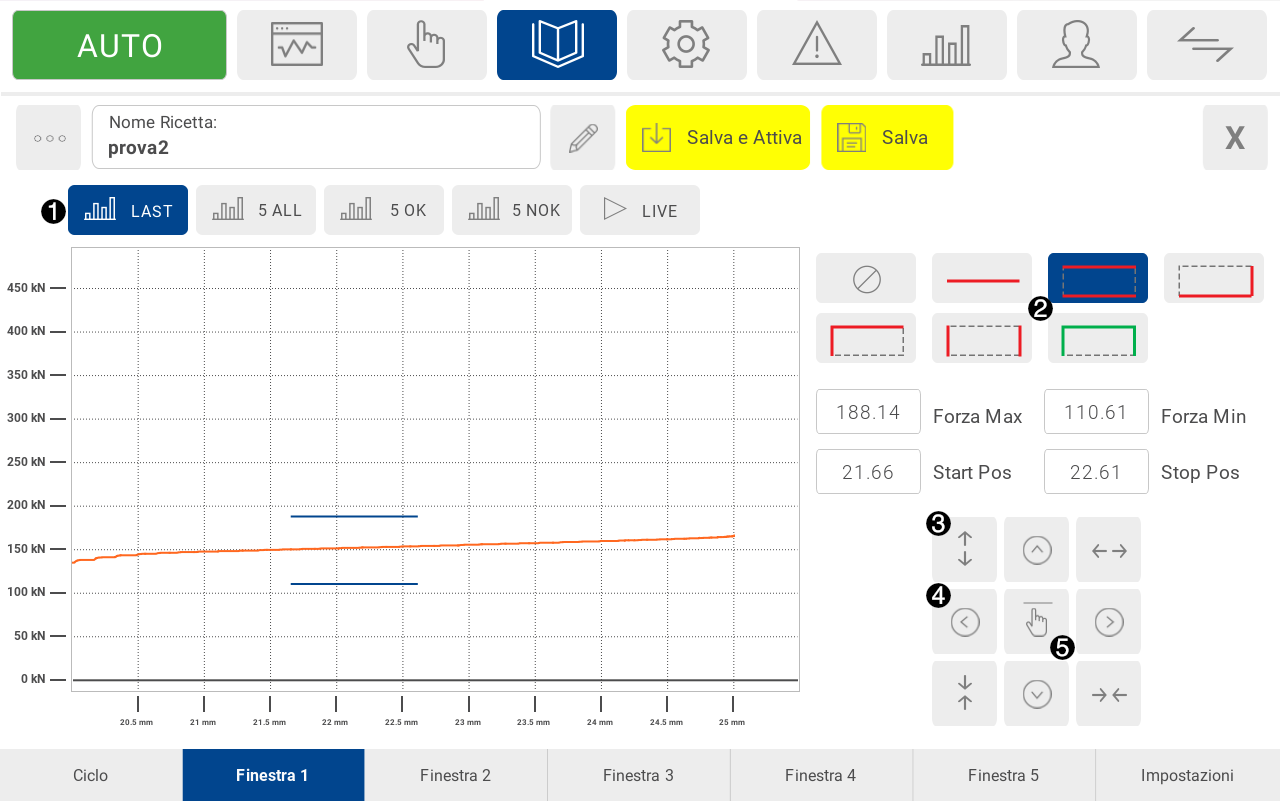

Dalla schermata Finestra 1-5 è possibile impostare le finestre di controllo della pressione applicata selezionandole tra le sei opzioni disponibili e posizionandole sul grafico. Le finestre possono essere ridimensionate utilizzando i quattro pulsanti agli angoli della pulsantiera, e spostate utilizzando le frecce direzionali oppure premendo il tasto centrale e trascinandole sul grafico. In alternativa è anche possibile editare le finestre impostando i parametri numerici, sarà sufficiente premere sui parametri e scrivere il valore desiderato.

ℹ️ Il tipo di finestra colorato in verde può essere utilizzato solamente nella Finestra 5

1. Selettore grafici da visualizzare (Ultimo, 5 OK/NOK, 5 OK, 5 NOK, in diretta)

2. Selettore tipo di finestra di controllo

3. Pulsanti di ridimensionamento finestra

4. Pulsanti di movimento finestra

5. Modalità di spostamento a trascinamento

6.3 Impostazioni varie

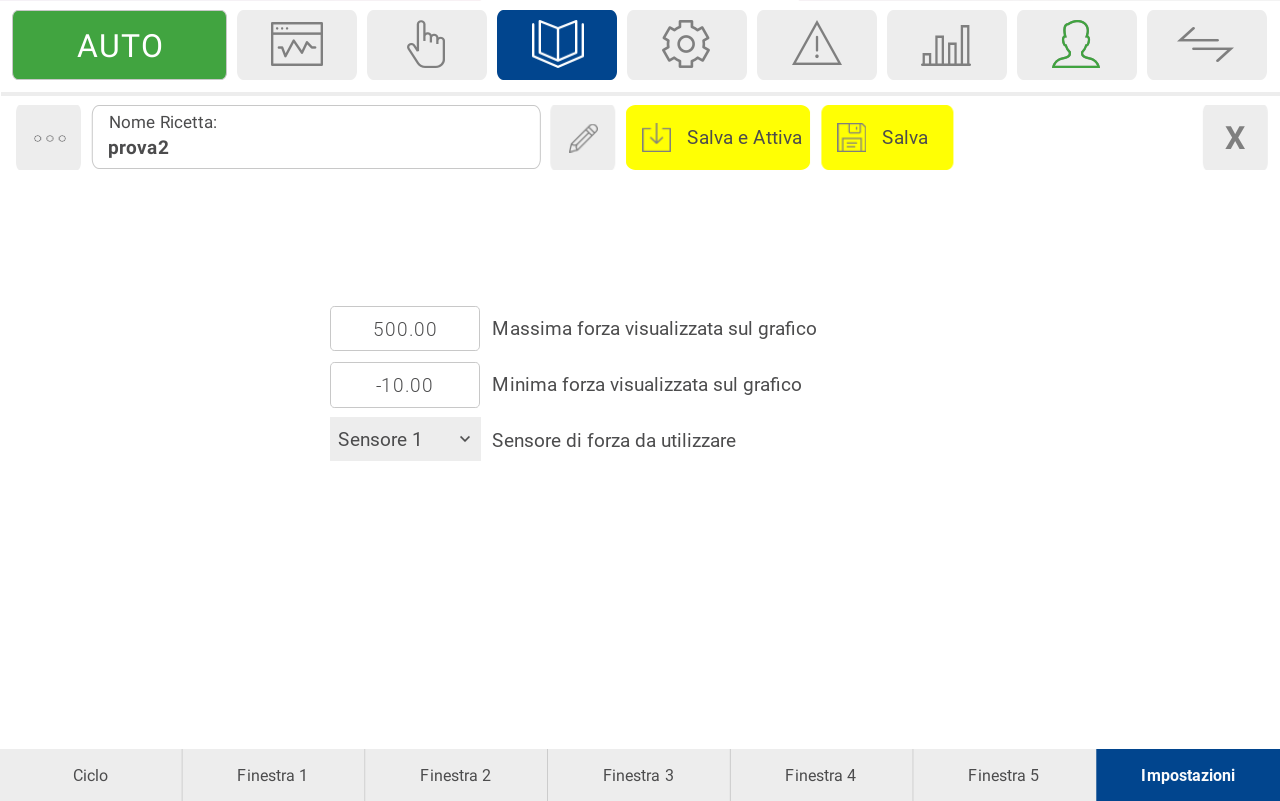

Dalla schermata Impostazioni è possibile modificare le impostazioni relative alla visualizzazione delle singole ricette.
