5. Pannello Operatore

Il pannello operatore, o HMI, è l'interfaccia principale con cui l'operatore può gestire l'applicazione SmartPush. Attraverso l'HMI è possibile visualizare lo storico e lo stato in tempo reale delle lavorazioni, eseguire comandi manuali, modificare le impostazioni e le ricette di lavorazione.

L'interfaccia del pannello è suddivisa in sette differenti pagine accessibili dagli otto pulsanti presenti sulla fascia superiore dello schermo

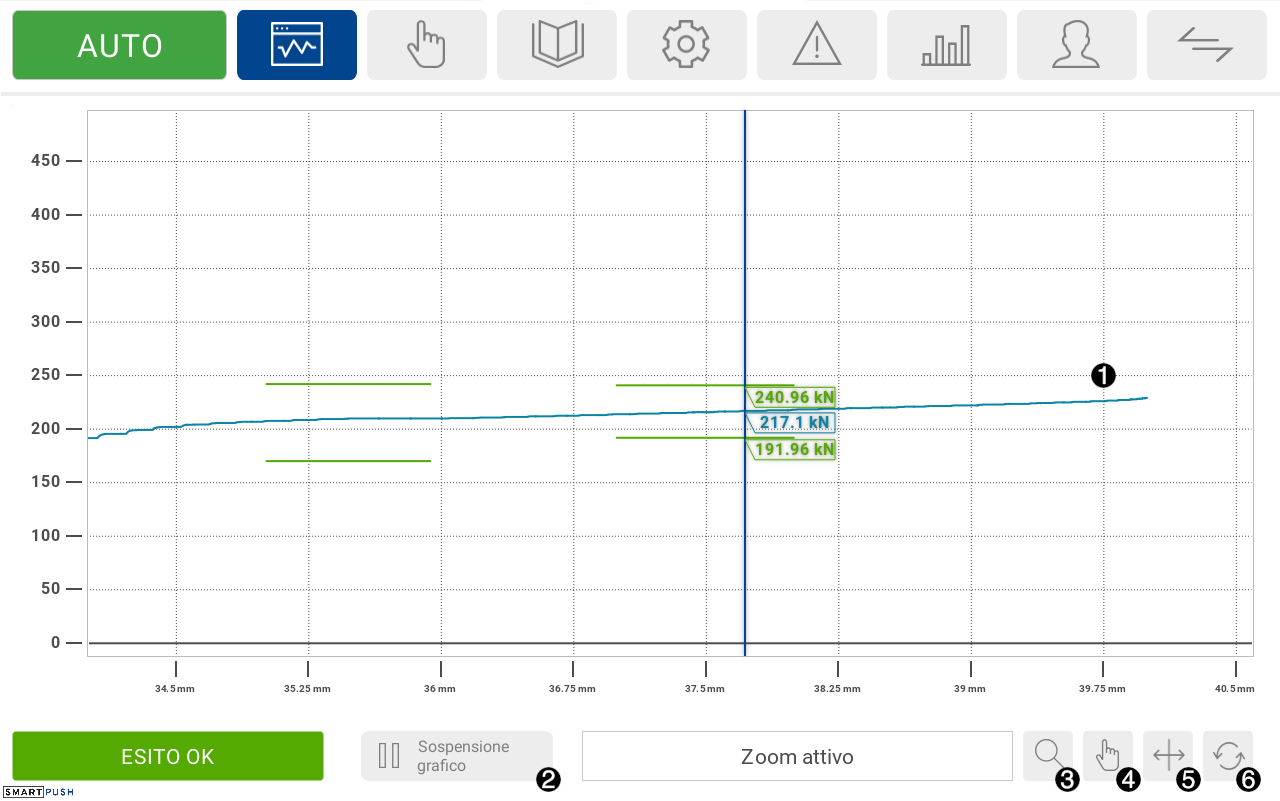

1. Grafico in tempo reale

Questa è la schermata iniziale, su cui viene mostrato il grafico real-time della forza letta dalla cella di carico rispetto alla quota del cilindro

Grafico in tempo reale
Congela il grafico all'istante attuale
Zoom (seleziona finestra sul grafico)
Navigazione grafico
Visualizzatore valori (spostare cursore su grafico)
Ripristino vista grafico

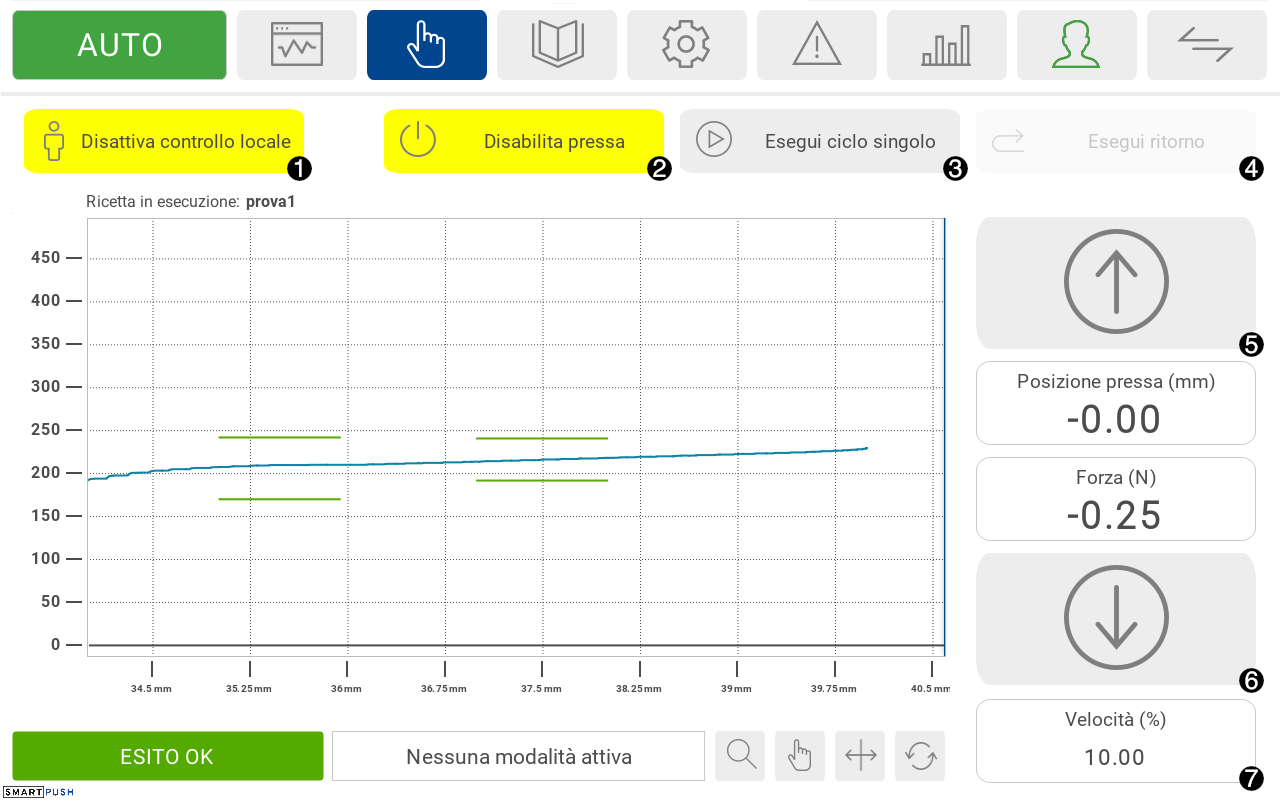

2. Modalità manuale

Da questa schermata è possibile controllare manualmente la pressa dopo aver abilitato il controllo locale

Attiva/Disattiva il controllo locale: quando il controllo locale è disattivato la pressa viene gestita mediante il bus Profinet
Abilita/Disabilita pressa: permette di mettere in potenza il cilindro (disponibile solo se controllata localmente)
Avvia un ciclo singolo
Riporta il cilindro alla posizione di home
Jog SU del cilindro
Jog GIÙ del cilindro
Controllo della velocità di Jog (%)

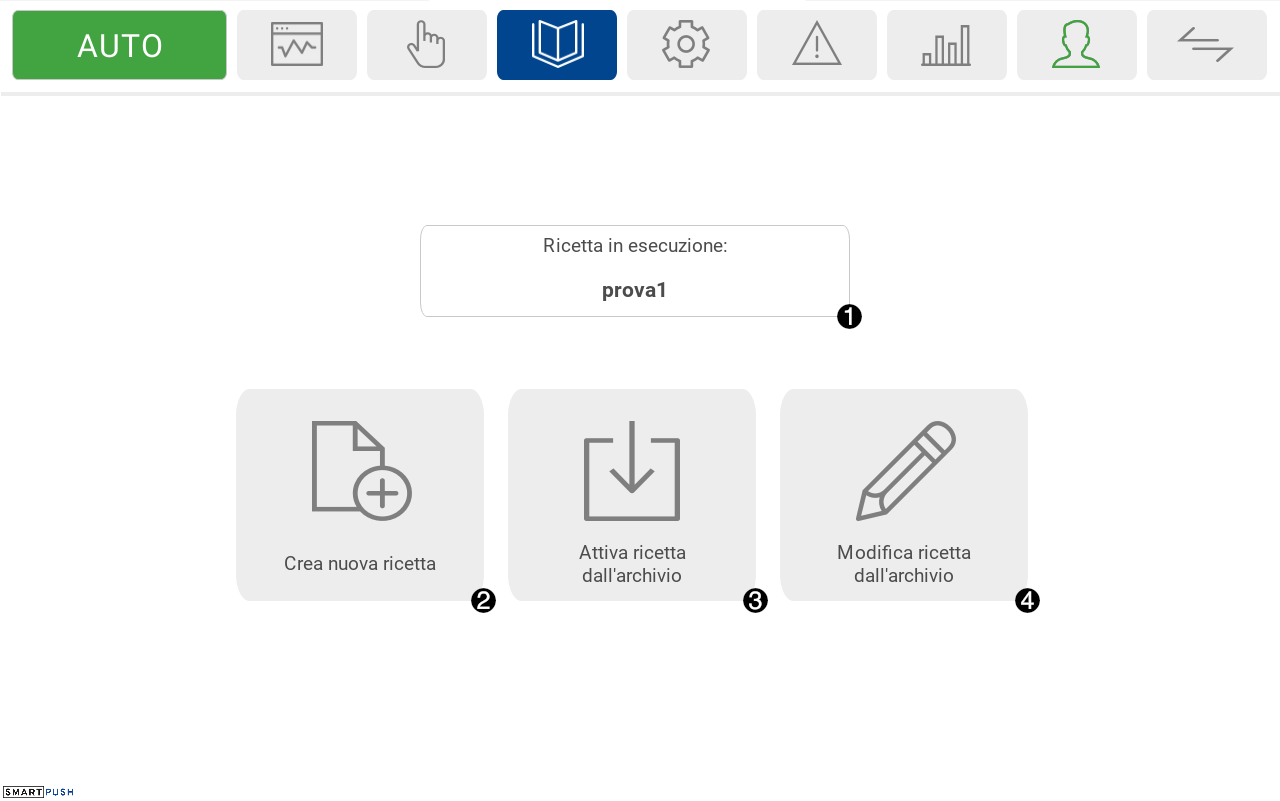

3. Gestione ricette

Da questa schermata è possibile creare, visualizzare e modificare le ricette di lavorazione

Ricetta attualmente in esecuzione
Crea una nuova ricetta
Seleziona e attiva una ricetta dall'archivio
Seleziona e modifica una ricetta dall'archivio

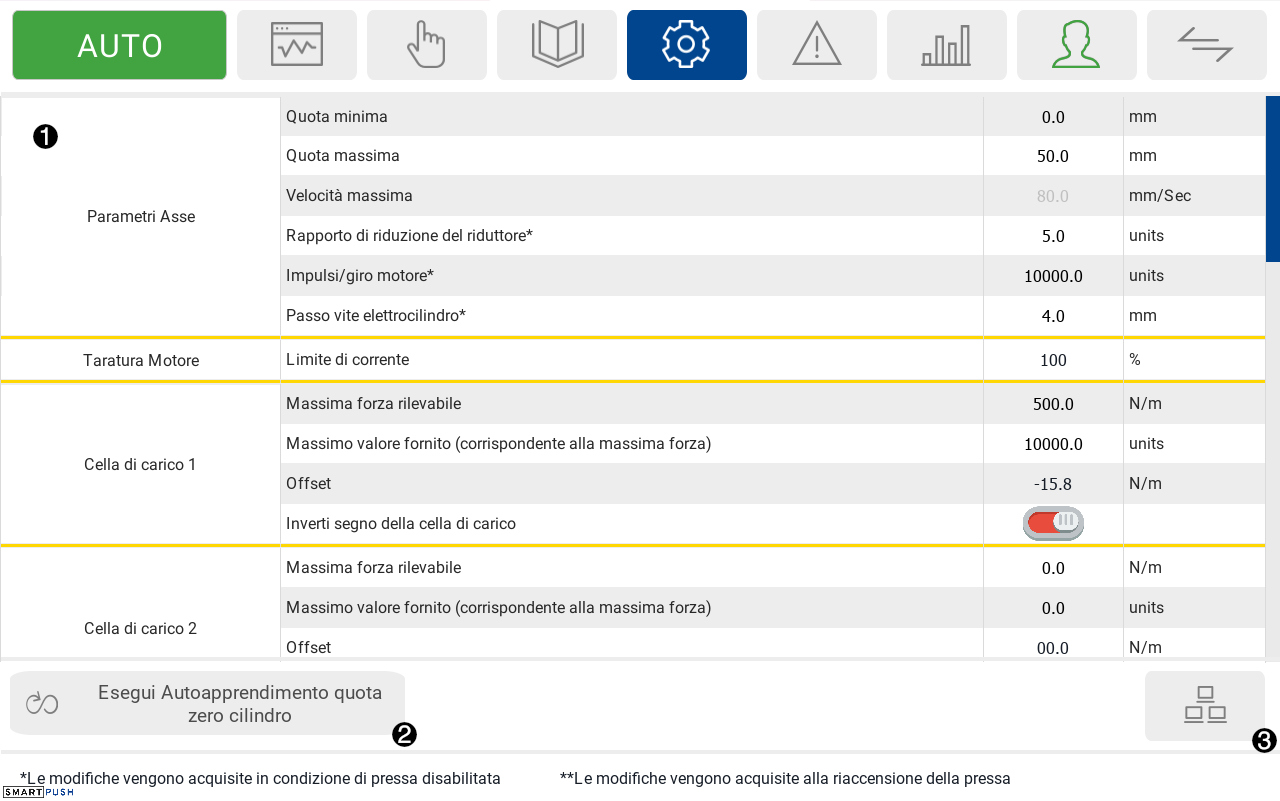

4. Gestione impostazioni

La pagina permette di modificare tutte le impostazioni generali della pressa SmartPush, le impostazioni della rete WAN per la teleassistenza e l'azzeramento del cilindro

Tabella delle impostazioni
Azzeramento automatico del cilindro (mantenere premuto per 3s)
Impostazioni della rete WAN

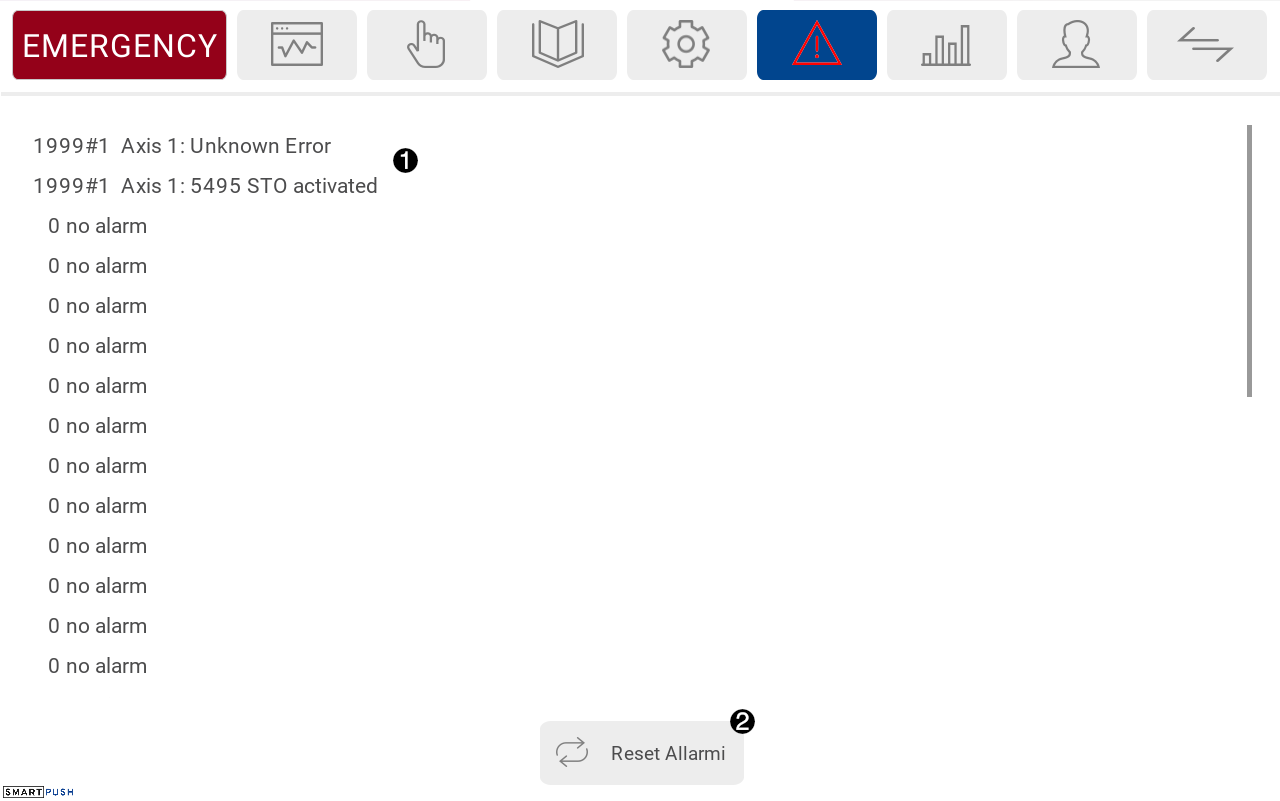

5. Visualizzatore allarmi

In questa finestra vengono visualizzati gli allarmi attivi

Elenco allarmi attivi
Reset allarmi attivi

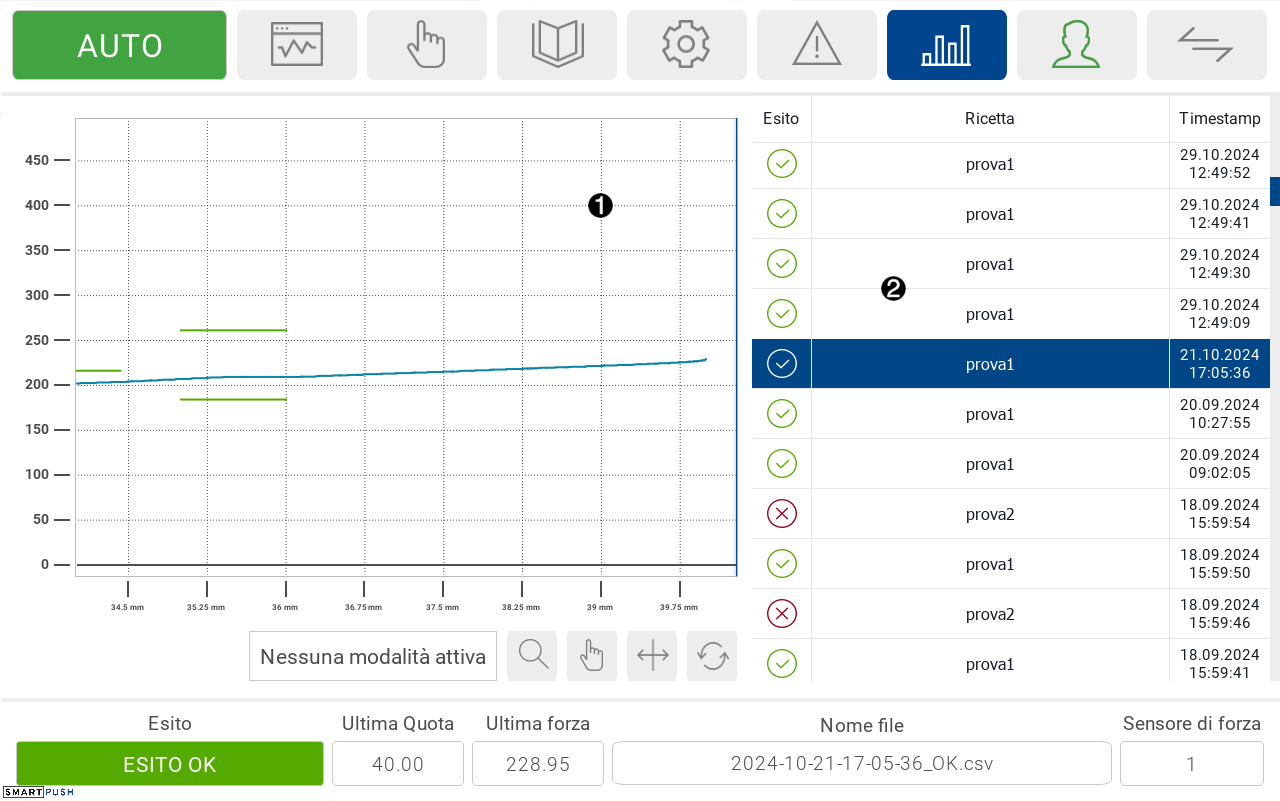

6. Storico delle lavorazioni

Qui è possibile selezionare una qualsiasi delle lavorazioni effettuate in precedenza per poterne visualizzare il grafico

Grafico della lavorazione selezionata
Lista delle lavorazioni eseguite

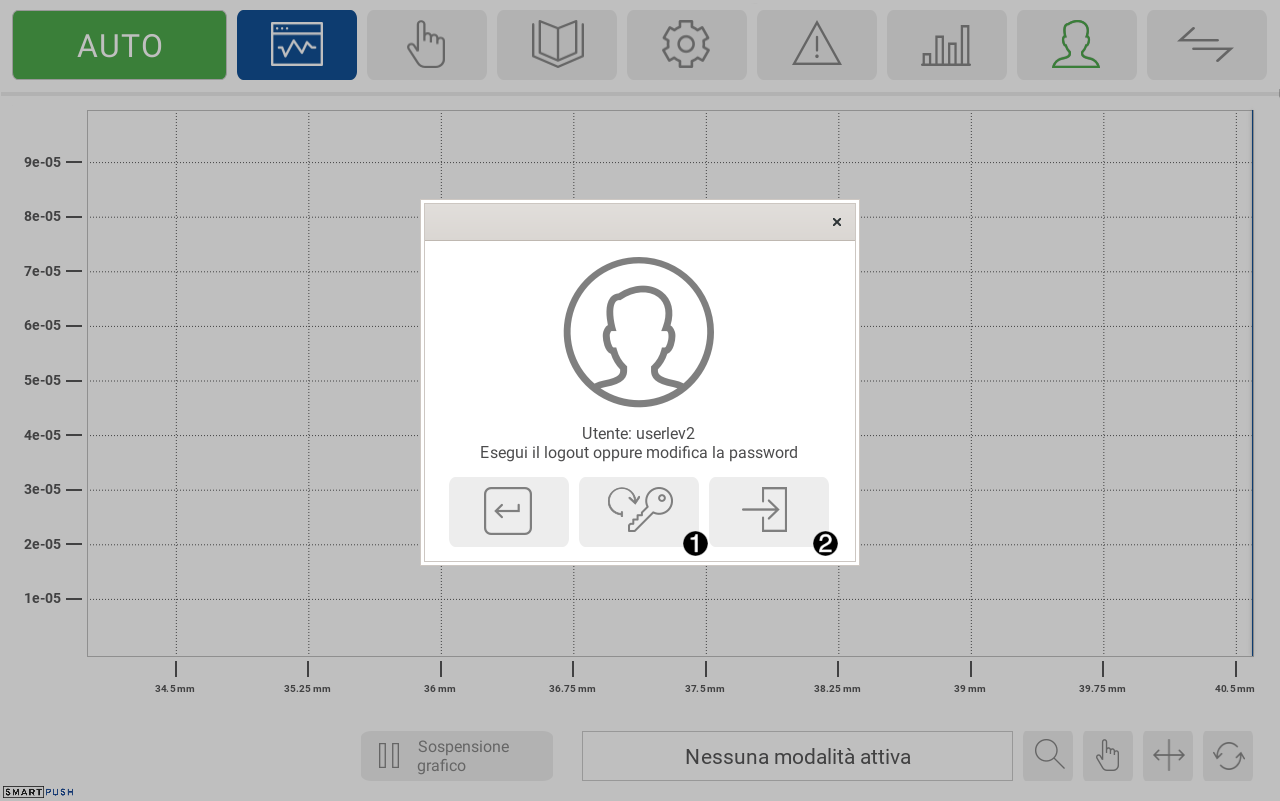

ℹ️ Se provando a modificare un parametro viene visualizzata l'icona di un lucchetto, allora l'utente utilizzato non ha i privilegi necessari per eseguire l'operazione richiesta. Sarà quindi necessario eseguire il login con un utente dai maggiori privilegi per proseguire.

ℹ️ Default username: userlvev2 - Default password: userlev2

Modifica la password
Esegui il logout

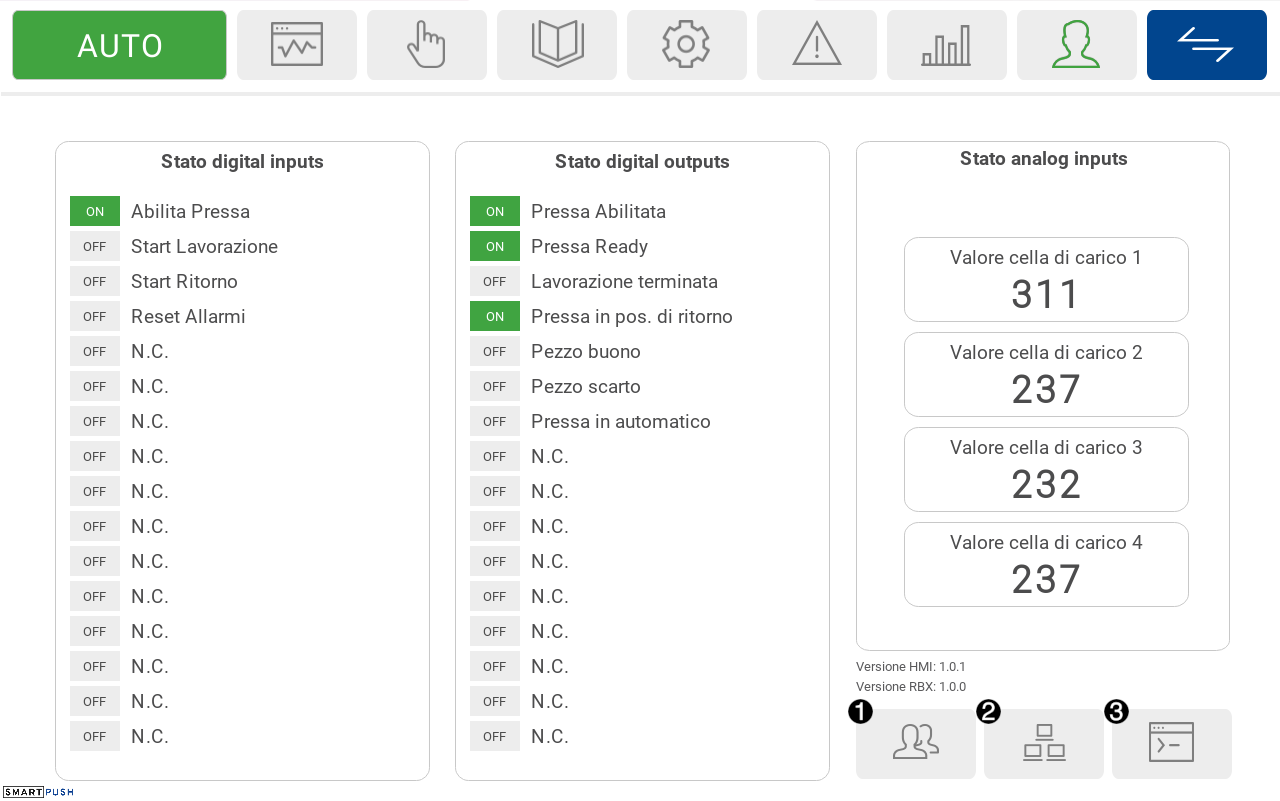

8. Diagnostica

In questa schermata viene visualizzato lo stato di tutti gli ingressi e le uscite digitali ed analogici. È anche possibile modificare le impostazioni di rete, di connessione FTP per la gestione delle ricette e dello storico e l'esecuzione di comandi sul controller

Parametri FTP
Impostazioni di rete
Shell comandi
