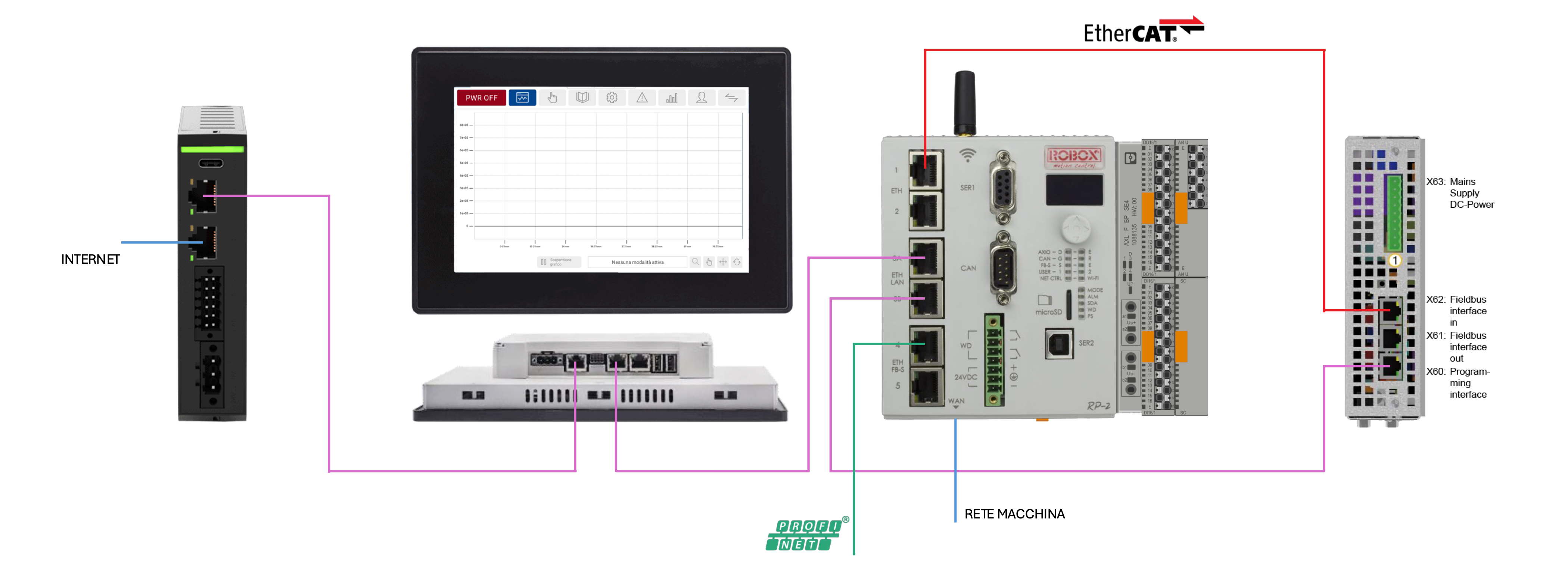

3. Collegamenti di rete

  • Porta ETH1 Robox RP-2 connessa alla porta X62 dell'azionamento PSD (EtherCAT)
  • Porta ETH1 HMI connessa alla porta ETH3A dell'RP-2
  • Porta X60 dell'azionamento PSD collegata alla porta ETH3B dell'RP-2
  • Rete Macchina connessa alla porta WAN dell' RP-2
  • Bus Profinet connesso alla porta FB-S 4 dell' RP-2 (Porta filedbus in)
  • porta ETH1 del MicroEdge connessa alla porta ETH0 dell' HMI
  • porta ETH0 del MicroEdge connessa a internet
